QUY TRÌNH THI CÔNG TRỌN GÓI ĐƯỜNG CHẠY ĐIỀN KINH THẢM CAO SU ĐÚC SẮN TOPSPORTS NTTR

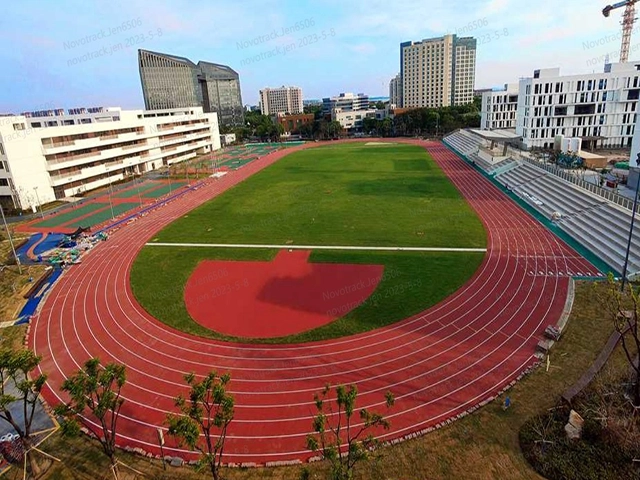

Hệ thống đường chạy điền kinh thảm cao su đúc sẵn TOPSPORTS NTTR (Prefabricated Rubber Running Track System) là giải pháp bề mặt thể thao cao cấp đạt tiêu chuẩn Liên đoàn Điền kinh Thế giới (World Athletics / IAAF). Sản phẩm chuyên dùng cho các trường học, trung tâm thể thao và sân thi đấu chuyên nghiệp.

Khác với công nghệ đổ tại chỗ (In-situ Pouring System) dễ lệch độ dày, thảm cao su đúc sẵn TOPSPORTS NTTR được lưu hóa nguyên khối tại nhà máy, đảm bảo độ dày đồng nhất 100%, độ bền vượt trội và khả năng kháng thời tiết tối ưu.

PHẦN 1: THÔNG SỐ KỸ THUẬT THẢM CAO SU ĐÚC SẮN TOPSPORTS NTTR

1. Cấu trúc 2 Lớp Lưu hóa Đồng nhất

• Lớp bề mặt (Upper Layer): Cao su tổng hợp kết hợp hạt EPDM cao cấp, kháng tia UV. Thiết kế vân rãnh tổ ong mờ hoặc kim cương giúp tăng ma sát, chống trượt và chịu lực đâm xước của đinh giày điền kinh ($6 - 9\text{ mm}$).

• Lớp chân đế (Bottom Layer): Cao su thiên nhiên đàn hồi cao với cấu trúc vòm chữ U hoặc rãnh lỗ tổ ong. Lớp này giúp hấp thụ lực va đập ($> 35\%$) và hoàn trả năng lượng ($> 65\%$) cho bước chạy.

2. Bảng Thông số Kỹ thuật Chuẩn (Model TOPSPORTS NTTR)

• Độ dày thảm: $13\text{ mm}$ (Chuẩn World Athletics / IAAF)

• Quy cách cuộn: Rộng $1.22\text{ m} \times$ Dài $15 - 20\text{ m}$/cuộn

• Trọng lượng: $13 - 14\text{ kg/m}^2$ (với độ dày $13\text{ mm}$)

• Độ hấp thụ chấn động: $35\% - 50\%$ (Tiêu chuẩn EN 14808)

• Độ biến dạng dọc: $0.6 - 2.5\text{ mm}$ (Tiêu chuẩn EN 14809)

• Hệ số ma sát: $\ge 0.5$ trong điều kiện ướt (Tiêu chuẩn EN 13036-4)

• Độ bền kéo: $\ge 0.7\text{ MPa}$ (Tiêu chuẩn ISO 37)

• Khả năng chống cháy: Cấp B1 (GB 8624-2012)

3. Danh mục Phụ kiện Đồng bộ Đi kèm

• Cuộn thảm cao su đúc sẵn TOPSPORTS NTTR: Bọc bạt nylon bảo vệ chuyên dụng.

• Keo dán PU 2 thành phần (Polyurethane Adhesive): Định lượng tiêu chuẩn $1.5 - 2.0\text{ kg/m}^2$.

• Keo trám mối nối (Joint Seam Glue): Liên kết kín các mép dán cuộn.

• Sơn kẻ làn PU TOPSPORTS: Sơn 2 thành phần kháng tia UV (Màu Trắng, Vàng, Xanh, Đỏ).

PHẦN 2: THI CÔNG HỆ THỐNG NỀN HẠ KỸ THUẬT (SUB-BASE & BASE)

Nền hạ quyết định độ phẳng và khả năng chịu lực của toàn bộ công trình đường chạy điền kinh.

1. Khảo sát Trắc đạc & Đào đất Nền (Subgrade)

• Sử dụng máy toàn đạc điện tử định vị chính xác bán kính đường cong (R), đường chạy thẳng và các khu vực kỹ thuật.

• Bóc bỏ toàn bộ lớp đất hữu cơ, rễ cây và tiến hành lu lèn nền đất đạt độ chặt K95.

2. Thi công Lớp Đá dăm Cấp phối Gia cố

• Lớp đá 4x6 (Loại 2): Rải dày $15 - 20\text{ cm}$, lu lèn chặt.

• Lớp đá 1x2 / Đá mi (Loại 1): Rải dày $10 - 15\text{ cm}$, tưới nước lu lèn đạt độ chặt K98.

3. Hệ thống Thoát nước & Bó vỉa Định hình

• Mương thoát nước: Thi công mương bê tông cốt thép thu nước dọc theo chu vi trong/ngoài đường chạy. Độ dốc lòng mương $\ge 0.3\%$.

• Bó vỉa bê tông: Đổ bê tông bó vỉa cố định mép đường chạy, căn chỉnh cao độ góc.

4. Thi công Lớp Bê tông Nhựa nóng (Asphalt Base Course)

• Bê tông nhựa C19.5 (Hạt trung): Tưới nhựa dính bám $0.7 - 1.0\text{ kg/m}^2$, rải lớp C19.5 dày $5\text{ cm}$ và lu nén.

• Bê tông nhựa C9.5 (Hạt mịn): Tưới nhựa dính bám $0.3 - 0.5\text{ kg/m}^2$, rải lớp C9.5 dày $3\text{ cm}$ tạo bề mặt phẳng mịn.

• Kiểm tra độ phẳng: Dùng thước $3\text{ m}$ kiểm tra, khe hở dưới thước không quá $3\text{ mm}$. Thử nước sau $20\text{ phút}$, xử lý triệt để các điểm đọng nước sâu $> 2\text{ mm}$.

• Bảo dưỡng: Chờ $14 - 21\text{ ngày}$ cho nền nhựa đường thoát hết dung môi dầu bay hơi trước khi dán thảm.

PHẦN 3: QUY TRÌNH LẮP ĐẶT THẢM CAO SU ĐÚC SẮN TOPSPORTS NTTR

Quy trình 5 bước chuẩn kỹ thuật:

[Vệ sinh mặt nền] $\rightarrow$ [Trải cuộn xả ứng suất 24h] $\rightarrow$ [Gạt keo PU] $\rightarrow$ [Lăn ép đầm thảm] $\rightarrow$ [Xử lý mối nối]

1. Chuẩn bị bề mặt: Dùng máy hút bụi công nghiệp và máy phun rửa áp lực cao làm sạch mặt nền nhựa. Điều kiện thi công: Nhiệt độ $15 - 35^\circ\text{C}$, độ ẩm nền $< 8\%$.

2. Trải cuộn xả ứng suất (Acclimatization): Trải các cuộn thảm TOPSPORTS NTTR ra mặt sân từ $12 - 24\text{ giờ}$ để giải phóng lực co giãn cuộn tròn, giúp thảm phẳng tự nhiên.

3. Cắt gọt & Ướm thử: Căn chỉnh dải thảm theo đường chạy thẳng và vòng cong, xén mép chuẩn xác.

4. Dán thảm bằng keo PU TOPSPORTS: Trộn đều keo PU 2 thành phần. Gập nửa dải thảm, gạt keo với định lượng $1.5 - 2.0\text{ kg/m}^2$ bằng bàn gạt răng cưa. Hạ thảm xuống và dùng con lăn $50 - 80\text{ kg}$ lăn đuổi hết bọt khí.

5. Xử lý mối nối (Joint Seaming): Bơm keo trám mối nối chuyên dụng vào khe tiếp giáp, dùng gông kẹp cố định $6 - 12\text{ giờ}$ để tạo bề mặt liền mạch.

PHẦN 4: KẺ ĐƯỜNG SƠN PHÂN LÀN (LINE MARKING)

1. Đo đạc trắc đạc: Dùng máy toàn đạc điện tử xác định vị trí vạch xuất phát, vạch đích, vạch vượt rào và các số làn chạy ($1 - 8$) theo quy chuẩn IAAF.

2. Phun sơn PU TOPSPORTS: Dán băng keo định hình ranh giới. Phun sơn PU 2 thành phần bằng máy phun sơn áp lực không khí (Airless Spray Machine). Độ rộng vạch chuẩn $5\text{ cm}$.

PHẦN 5: BẢNG TỔNG HỢP CẤU TRÚC HỆ THỐNG CÔNG TRÌNH

PHẦN 6: NGHIỆM THU, BẢO TRÌ VÀ BẢO HÀNH

1. Checklist Nghiệm thu Công trình

• Độ phẳng: Không đọng nước quá 2 mm} sau 40 phút mưa.

• Độ bám dính: Thảm bám dính 100 vào nền nhựa, không phồng rộp.

• Mối nối: Liền mạch, không gờ lệch, không hở khe.

2. Quy định Sử dụng & Bảo dưỡng

• Vệ sinh định kỳ bằng nước sạch (áp lực < 80 bar).

• Chỉ sử dụng giày điền kinh đinh chuyên dụng (6 mm). Cấm tuyệt đối xe cơ giới, xe đạp, giày gót nhọn đi vào đường chạy.

3. Chính sách Bảo hành

Hệ thống thảm cao su đúc sẵn TOPSPORTS NTTR được cam kết bảo hành chính hãng từ 5 - 10 năm đối với các lỗi bong tróc keo, mục nát hoặc biến màu do nhà sản xuất.
